相关资讯
咨询热线：
15252089548 孙经理
客服QQ：22052099
邮箱： 22052099@qq.com
总公司地址：浦东新区南汇新城镇环湖西二路888号
徐州公司地址：徐州市泉山区矿大科技园东家和苑别墅区2排9幢
水性环氧地坪
- 产品简介：
环氧地坪漆一公斤可以刷多少平方米? 首先我们需要了解，环氧地坪漆的用量跟整体地面的质量和造价都是息息相关的，所以先要做好工程预算，根据一公斤的环氧地坪漆能做多少
- 咨询热线：17312873553
-
产品详情
联系我们
随着科学技术水平的发展和人民生活水平的提高，环境污染也在增加，特别是发展中国家。水污染、大气污染、噪声污染、放射性污染等正在侵蚀我们的家园。保护环境，刻不容缓。地坪漆专家涂特地坪也时刻在为环保做贡献，在地坪材料的生产、研发中始终把健康环保作为第一考虑要素。水性环氧地坪正是环保的产品之一。
水性环氧地坪是当今建筑涂料发展的一大趋势。由水性环氧树脂、水性环氧固化剂、功能颜填料、助剂、水等组成。对底材有极高的附着力，固化后的涂膜耐腐蚀性、耐化学性能优异，涂膜收缩比小、硬度高、耐磨性好、电气绝缘性能优异。以水作为分散介质，节约能源、无污染、符和环保要求。
在地坪工程中，水性环氧地坪因其完全水性系统，环保健康，易清洁刷洗，微耐酸碱、防霉、防菌性佳的特性，且环保、涂膜附着力高，涂膜固化后的少量水分可使涂膜具有微孔隙，可释放混凝土内部水汽的压力，深受地坪施工团队和业主们的追捧。常用于各种常期潮湿的地面，各种厂房、仓库、一楼无防潮层的地面，地下停车场等潮气较重的场合。
水性环氧地坪
水性环氧树脂是指环氧树脂以微粒或液滴的形式分散在以水为连续相的分散介质中而配得的稳定分散体系。固化效果是衡量水性体系产品的重要指标。水性环氧树脂体系的固化成膜机理水性环氧树脂涂料是一种乳液涂料，其成膜机理与一般的聚合物乳液涂料如丙烯酸乳液的成膜有很大的区别，同时与溶剂型环氧树脂涂料的成膜也不完全相同。
对于水性环氧树脂涂料，其固化是否充分主要取决于以下两个因素：一是环氧树脂分散相粒子的粒径，在保证水性环氧固化剂用量相同的情况下，环氧树脂分散相粒子的粒径较小时，粒子表面的固化剂浓度较为适中，表面固化速度较慢，固化剂分子有足够的时间扩散到整个环氧树脂分散相粒子，使之固化完全，因而可以形成均匀、完全固化的涂膜；二是环氧固化剂与环氧树脂的相容性，提高环氧固化剂与环氧树脂的相容性，有利于水性环氧树脂乳液分散后体系的稳定性，并且两者的相容性越好，环氧固化剂越容易向环氧树脂微粒内部扩散，有利于固化反应的进行。
水性环氧地坪 运用原理
双组分反应性涂料都有一个适用期的问题。由于水性环氧树脂体系与溶剂型环氧树脂体系的固化成膜机理有所不同，因而适用期的判断准则也不完全相同。对溶剂型环氧树脂体系，体系的粘度随搁置时间的延长而不断增大，故该体系的适用期可用粘度随时间的变化来表示，即从两个组分混合至体系粘度增大到无法施工的时间。但对水性环氧树脂体系，则不能用体系粘度随时间的变化来判定，环氧树脂乳液以及相应配得的清漆都会显示出触变性和假塑性，属于典型的水分散体系。水性环氧树脂涂料的两个组分混合后体系粘度变化比较复杂，有的体系的粘度随搁置时间的延长逐步增加，而有的体系粘度在两个组分混合后迅速下降，并在较长时间内基本保持不变。
适用场所
没有施工防水层的一楼或地下室地坪对施工时气味有要求的场所，尤其适用于食品药品行业。
功能特点
环保，以水作为溶剂，无刺激性气味；漆膜可透水气；无缝防尘； 防霉、防菌性能极佳。
水性环氧地坪 反应原理
胺类固化剂与环氧树脂分散相粒子的表面接触发生固化反应，随着固化反应的进行，环氧树脂分散相的分子质量和玻璃化温度逐渐提高，使得固化剂分子向环氧树脂分散相粒子内部的扩散速度逐渐变慢，这就意味着环氧树脂分散相粒子内部进行的固化反应较其表面的少，内部交联密度也较低。同时随着固化反应的进行，环氧树脂分散相粒子逐渐变硬，粒子之间也很难相互作用而凝结成膜。这样地坪漆膜不是很致密，从而形成具有较多开放的微孔的漆膜，形成透气效果。
水性环氧地坪 施工工艺
1 施工准备
（1）材料：水性环氧地坪 涂料底涂、中涂、面涂，石英砂，石英粉等相关材料。
（2）工具：基材打磨工具、吸尘器、批补刮刀、辊筒、小型搅拌器等。
（3）施工条件
a、将地面水泥砂浆剔凿并清扫干净，地面如有油脂类杂质，须用溶剂擦拭干净；
b、原水泥地面要求坚硬、平整、不起砂，地面如有空鼓、脱皮、起砂、裂痕等，必须按要求处理后方可施工。原地面如为水磨石、地板砖等光滑地面．须先凿成 粗糙面；
c、只要不积水，或不明显渗漏就可施工，施工时现场条件相对湿度应低于85%，环境温度在10℃以上。

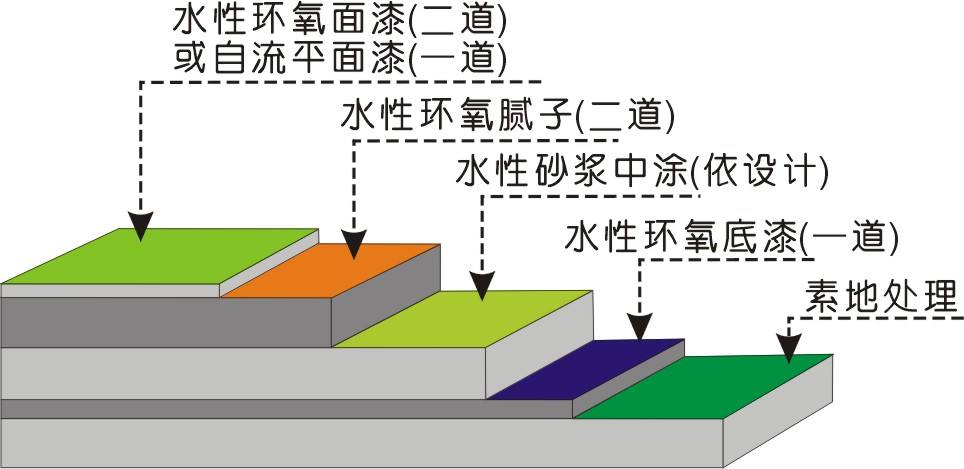

2 施工步骤
（1）底涂：将混凝土基材处理完毕并清理干净后就可进行底涂（辊涂或刷涂），辊涂或刷涂应均匀，厚薄一致，该底涂具有一定的透水气功能，能增强基材强度并增加涂层对基材的附着力。
（2）中涂：在已配好的水性环氧涂料（中涂）中加入石英砂和石英粉配成水性环氧砂浆，用镘刀将其均匀涂布，用于增加厚度及涂层抗压强度；
（3）批补：中涂后用砂纸将地坪打磨，并用水性环氧涂料（中涂）与石英粉配成的腻子依实际需要施工数道，要求达到平整无孔洞，无批刀印及砂磨印为准；
（4）面涂：用辊筒将水性环氧地坪涂料面涂辊二道，完工后要求整体地面光泽柔和、洁净、颜色均一、无空鼓；
（5）养护：面层实干需要24小时，在这期间应进行封闭，以免影响表面洁净光滑的效果。3天后方可上人，完工保养7天后方可正式投入使用（以25℃为准，低温时开放时间需适度延长）。
水性环氧地坪 产品优势
由于环氧树脂是线型结构的热固性树脂，所以施工前必须加入水性环氧固化剂，在室温环境下发生化学交联反应，环氧树脂固化后就改变了原来可溶可熔的性质而变成不溶不熔的空间网状结构，显示出优异的性能。
水性环氧树脂涂料除了具有溶剂型环氧树脂涂料的诸多优点:
水性环氧树脂涂料除了具有溶剂型环氧树脂涂料的诸多优点:
一是适应能力强，对众多底材具有极高的附着力，固化后的涂膜耐腐蚀性和耐化学药品性能优异，并且涂膜收缩小、硬度高、耐磨性好、电气绝缘性能优异等；
二是环保性能好，还具有不含有机溶剂或挥发性有机化合物含量较低，不会造成空气污染，因而满足当前环境保护的要求；
三是真正水性化，以水作为分散介质，价格低廉、无气味、不燃，储存、运输和使用过程中的安全性也大为提高；
四是操作性佳，水性环氧树脂涂料的施工操作性能好，施工工具可用水直接清洗，可在室温和潮湿的环境中固化，有合理的固化时间，并保证有很高的交联密度。这是通常的水性丙烯酸涂料和水性聚氨酯涂料所无法比拟的。
合理选择环氧树脂基材、固化剂以及各种改性剂和助剂，就可制备出性能各异的水性环氧树脂涂料。水性环氧树脂涂料的诸多性能特点决定了其与溶剂型或无溶剂型环氧树脂涂料相比具有更为广泛的应用前景。
中国环氧树脂行业协会专家介绍说，目前水性环氧树脂涂料的应用主要包括下面几个方面：
中国环氧树脂行业协会专家介绍说，目前水性环氧树脂涂料的应用主要包括下面几个方面：
一胜于地坪涂装，可作为高性能环境适应型地坪涂料替代溶剂型环氧树脂涂料，也可作为聚合物成分掺入水泥砂浆制成高性能聚合物砂浆地坪材料；
二是木质地板涂料，可配成清漆用于木质地板，替代目前市场上广泛使用的溶剂型聚氨酯水晶地板漆，配成色漆可替代溶剂型环氧树脂和聚氨酯磁漆，用于厨房、家具和机械设备等；
三是建筑工程抗渗，借助水性环氧树脂涂料优良的机械性能和与水泥良好的配伍性，制备高强混凝土，其中水性环氧树脂涂料作为辅助成分加到混凝土或水泥砂浆中，并可提高混凝土的抗渗性；
四是建筑粘接防水，利用环氧树脂对水泥材料和众多有机材料良好的粘接性能以及环氧树脂本身优异的机械性能和耐化学药品性能作为混凝土粘接剂和防水堵漏材料；
五是防腐处理和其它用途，利用环氧树脂优异的耐腐蚀性作为防腐蚀涂料用作钢铁和船舶的防腐底漆，与其它通用乳液如聚丙烯酸乳液、水性聚氨酯配合使用起协同效应得到具有不同性能的涂层。
五是防腐处理和其它用途，利用环氧树脂优异的耐腐蚀性作为防腐蚀涂料用作钢铁和船舶的防腐底漆，与其它通用乳液如聚丙烯酸乳液、水性聚氨酯配合使用起协同效应得到具有不同性能的涂层。
室温固化的水性环氧树脂涂料体系一般分为四类：
Ⅰ型水性环氧树脂体系，由低分子量的液体环氧树脂(环氧当量在190左右)和水性环氧固化剂组成，这类体系中的环氧树脂一般预先不乳化，而由水性环氧固化剂在使用前混合乳化，因而这类固化剂必须既是交联剂又是乳化剂，它能够很好地分散或溶解在水中，从而对低分子量的液体环氧树脂具有良好的乳化作用，可配成零VOC涂料，涂膜硬度增长较快；
Ⅱ型水性环氧树脂体系，由高分子量的固体环氧树脂乳液和水性环氧固化剂组成，由于高分子量环氧树脂的反应活性较低分子量环氧树脂小，因此Ⅱ型水性环氧树脂体系的适用期较Ⅰ型长、表干时间较Ⅰ型短；
Ⅲ型水性环氧树脂体系，由低分子量的液体环氧树脂乳液和水性环氧固化剂组成，新型反应性环氧树脂乳化剂既含有表面活性作用的链段(亲水链段)、又含有环氧树脂链段(亲油链段)，大大改善了乳化剂与环氧树脂的相容性，可配制分散相平均粒径为约1～2μm的低分子量液体环氧树脂乳液，同时对涂膜有一定的增韧作用；
Ⅳ型水性环氧树脂体系，由水性环氧树脂乳液和聚氨酯改性环氧固化剂组成，用适量的聚氨酯改性环氧树脂制得综合性能良好的聚氨酯改性环氧固化剂，用它来固化水性环氧树脂乳液以改善水性环氧树脂涂料的性能。
水性环氧地坪产品形态
树脂通过不同的水性化途径可形成三种水分散形态：①水溶性；②胶束分散型；③乳液。
环氧树脂自身为热塑性的线型结构，受热后固态变为液态，高粘度变为低粘度，只有与固化剂配合使用才具有实用价值 （纯正的单组分水性环氧体系也需加入潜伏型固化剂）。因此水性环氧体系应包含水性环氧树脂和水性环氧固化剂，同样，它们分别通过不同的水性化途径可形成三种水分散形态。
因此水性环氧体系具有更多的选择组合（理论上具有9种的形态组合），但也增加了选择难度。同时在实际应用过程，通过加入大量的颜填料、助剂等，提高水性环氧体系应用性能同时也掩盖了水性环氧体系的不足甚至严重缺陷，这将增大更多的不确定因素和复杂性。
弃繁从简，分别关注水性环氧树脂形态和水性环氧固化剂形态的同时，通过掌控水性环氧的本质和水性环氧的评定达到更快、更好的选择水性环氧体系，为您的万丈高楼打牢根基！
水性环氧地坪产品本质
不管选择何种形态的水性环氧树脂和水性环氧固化剂，最终具有实际应用价值的水性环氧体系是一种分散多相结构，由水性环氧树脂、水性环氧固化剂、水等多相组成，其成膜机理不同于一般的聚合物乳液如丙烯酸乳液的成膜（凝结成膜，物理过程），同时与溶剂型环氧的成膜也不完全相同，在溶剂型环氧体系中，环氧树脂和固化剂均以分子形式溶解在有机溶剂中，形成的体系是均相的，固化反应在分子之间进行，因而固化反应进行得比较完全，所形成的固化物也是均相的。
水性环氧为多相体系，环氧树脂和固化剂以分散相形式分散在水相中，交联固化过程是在水分蒸发的过程中微粒之间的相互渗透内部扩散交联反应过程，因此水性环氧的固化程度取决于以下四个因素：
a)相容性：水性环氧树脂与水性环氧固化剂的相容性越好，越有利于固化剂微粒与环氧树脂微粒相互内部扩散，有利于固化反应的进行；
b)粒径：粒径较小时，水性环氧树脂与水性环氧固化剂分散相粒子能够较充分地相互渗透到内核从而达到较完全的固化程度；
c)亲水亲油平衡值：水性环氧树脂与水性环氧固化剂的亲水亲油平衡值接近，在水相中达到一致的共存 稳定状态，如果差异较大，亲水性较强的组分会逐渐聚集于水相中，从而导致树脂相和固化剂相分离；
d)分散均匀程度：在多相分离的状态下，只有通过一定的机械搅拌作用， 才能将树脂相和固化剂相均匀分布于水相中； （环氧在应用中搅拌混合均匀非常重要）（有些朋友在使用油性环氧过程中认为只要简单搅拌甚至不搅拌也能 成膜，其实这存在很大的误区，因为所使用的油性环氧是由固体环氧溶解而成如75%的E－20，即使不加固化剂，溶剂挥发后可形成很硬的干膜状态，但这种干膜是未经固化剂交联固化的，受热后变成液态，干膜毫无性能可言）。
水性环氧地坪适用范围
1.各种常期潮湿的地面，所用行业不限，如地下室、车库等
2.各种厂房、仓库、一楼无防潮层的地面
3.地下停车场等潮气较重的场合
水性环氧地坪产品特性
1.完全水性系统，环保健康，易清洁刷洗，微耐酸碱、防霉、防菌性佳
2.微透气结构、耐地下水汽，施工容易、无缝防尘
3.涂层坚硬、耐磨、适合中等载荷
4.特别增加水性罩光漆，加强表面硬度，遮盖力佳
5.光泽柔和、美观亮丽
水性环氧地坪施工工艺
1.对所施工地面进行全面打磨、修补、除尘
2.将底涂材料用滚筒滚涂或镘刀刮涂
3.将调好的中涂材料批涂于底涂之上，待中涂层固化，打磨、除尘
4.批涂水性环氧腻子
5.滚涂面漆共二次
水性环氧地坪 优点：
环保、涂膜附着力高、耐腐蚀性和耐化学药品性能优异、硬度高、耐磨性好；涂膜固化后的少量水分可使涂膜具有微孔隙 , 可释放混凝土内部水汽的压力；可在室温和潮湿的环境中使用。
养护：
地坪施工完毕后需养护3-7天后方可投入使用，在养护期间，应避免水或其它溶液浸润表面； 避免钢轮等硬质材料刮擦； 光亮的地坪涂层可定期打蜡保养，防静电地坪应采作导静电蜡； 日常清洁可用湿抹布擦试或中性清洁剂清洗。
处理方式
一、通常地坪涂装时对混泥土伸缩的处理方式有以下几种，各有其优点：
1.在地坪涂装时，用环氧树脂砂浆类刚性物质将伸缩缝进行填充，然后按地坪整体涂装的工艺进行，涂装完毕后开裂发生前，地坪涂层上看不到伸缩缝。
水性环氧树脂的应用环氧树脂水性化是指将环氧树脂以微粒、液滴或胶体形式分散在水中而配得稳定的分散体系。国外自20世纪50年代就开始了环氧树脂的水性化研究，其中将环氧树脂制成乳液是最常用的研究途径。水性环氧树脂配合固化剂最为广泛的用途是用作涂料。
目前水性环氧树脂的应用主要包括以下几个方面：
（1）混凝土封闭底漆水性环氧树脂涂料可在湿的或新浇注的混凝土表面施工，对混凝土表面有良好的附着力，可以封闭混凝土毛细管的水汽，并可防止泛碱，适合作为混凝土封闭底漆。在封闭底漆上面可施工溶剂型或水性环氧地坪涂料。
（2）工业地坪涂料工业地坪涂装方面是水性环氧树脂涂料的重要用途。水性环氧气味小，涂层表面易于清洗，特别适用于医院、食品厂、超市、乳品厂和化妆品厂等需要保持高度清洁的场所。如需二次装修，不影响重涂性，新老涂层仍保持良好的粘附性。
（3） 木器漆采用的水性环氧树脂涂料为双组分体系，涂膜固化后具有较高的硬度和良好的抗刮伤性，配成清漆可用于木质地板，替代目前市场上广泛使用的溶剂型聚氨酯水晶地板漆和聚酯家具漆，配成色漆可替代溶剂型环氧树脂和聚氨酯磁漆，用于厨房、家具和机械设备等。
（4）防腐涂料水性环氧树脂防腐涂料现已商品化的有水性环氧铁红防锈漆、水性环氧磷酸锌防锈漆、水性环氧富锌底漆和水性环氧云母防锈漆，水性环氧防锈漆性能较市场上常见的苯丙、乙丙水乳型防锈漆和水性环氧酯防锈漆性能有很大提高，在国外是发展最快的水性涂料。经过较长时间的发展，水性环氧防腐蚀涂料已经应用到溶剂型环氧防腐蚀涂料所涉及的领域，国外甚至已将水性环氧防腐涂料列入重防腐涂料的范畴。
（5）防水材料和防渗堵漏材料水性环氧树脂涂料与水泥、沙子配合使用可用作防水材料，环氧的交联网络和水泥的水合固化使得该防水材料具有良好的防渗堵漏效果。可用于屋顶地面的裂缝修补，数小时后就可不漏水。
（6）水泥砂浆修补材料环氧乳液水泥砂浆修补材料是一种聚合物水泥砂浆，与水泥、沙子等多种材料有良好的配伍性和粘结性、自身机械强度高、耐久性好、施工方便，并具有可在潮湿和带水环境下粘结修补的优点。在大坝、水闸等水利工程和道路桥梁修补中应用较多，增强和防渗效果良好。
（7）胶粘剂水性环氧树脂涂料的混合比要求不是特别严格，一般在环氧基与胺氢比例为0.7：1～1.3：1范围内均可固化，不需严格计量混配。作为胶粘剂，水性环氧树脂可应用在新老混凝土的粘结、水泥预制品的修补和纸塑复膜用胶粘剂等。
（8）玻璃纤维浸润剂环氧树脂分子中的极性羟基和醚键对玻璃纤维表面有很强的粘附性，对玻璃纤维有良好的保护功能和集束性。并且环氧树脂作为成膜剂与其他组分配合，有利于浸润剂的稳定储存。国外水性环氧树脂乳液在玻纤浸润剂中的应用已比较成熟。
（9）铝箔用防腐底漆铝箔在使用过程中容易遭受侵蚀，遇碱产生 "白粉"或被氧化而锈蚀，不但缩短铝箔的使用寿命，还造成环境污染。空调亲水铝箔上的防腐涂层通常采用水性环氧涂料，采用烘烤方式，要求1－2μm的防腐干膜涂层有良好附着力，且能够耐强碱。上海绿嘉的水性环氧涂料可比较成功地应用在这个领域。
（10）核设施用涂料水性环氧树脂涂料以水作为分散介质，不含挥发性有机溶剂或含量很低，不燃，储存、运输和使用过程中的安全性很高，而且固化后形成的涂膜很容易去除放射性污染，而且水性环氧良好的复涂性可以方便核电站的多次装修。国外很多国家已批准水性环氧树脂涂料用于核电站内部。
环氧地坪,透水地坪,塑胶跑道地坪,耐磨地坪,硅PU球场,彩色沥青地坪,壳丽地坪
立即咨询：水性环氧地坪
